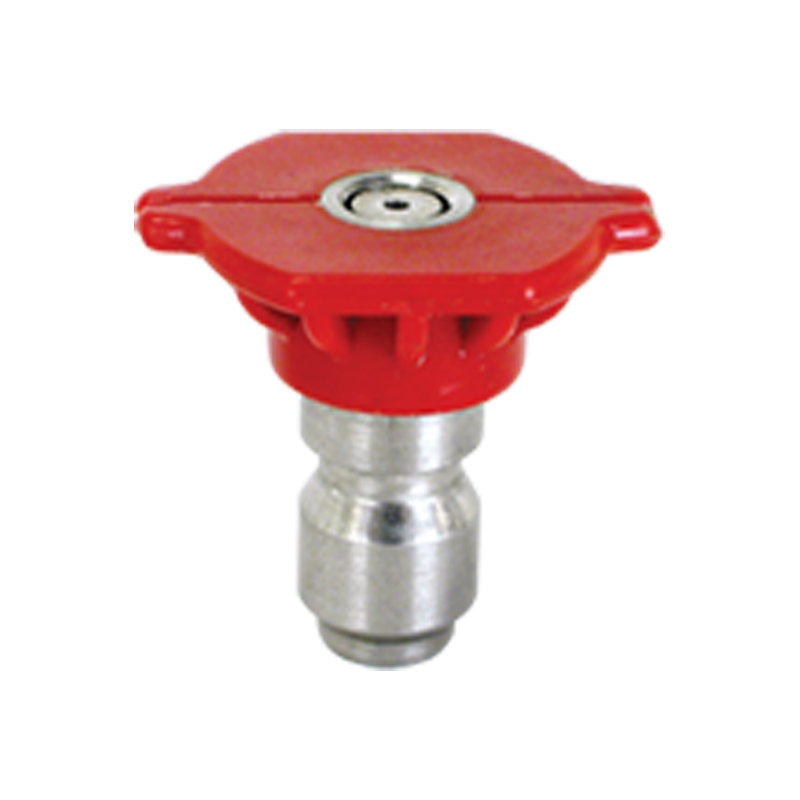

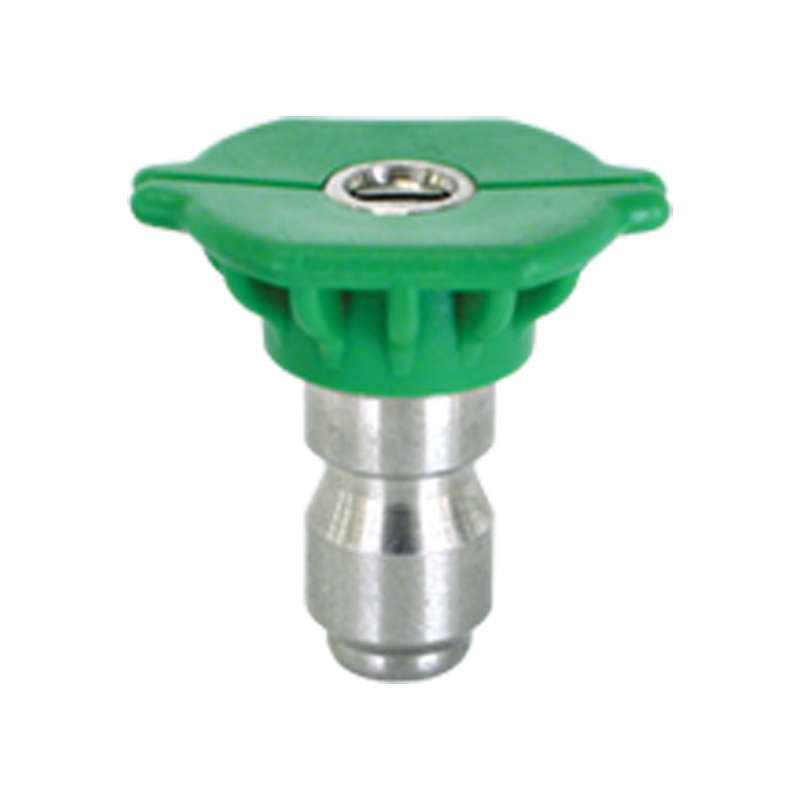

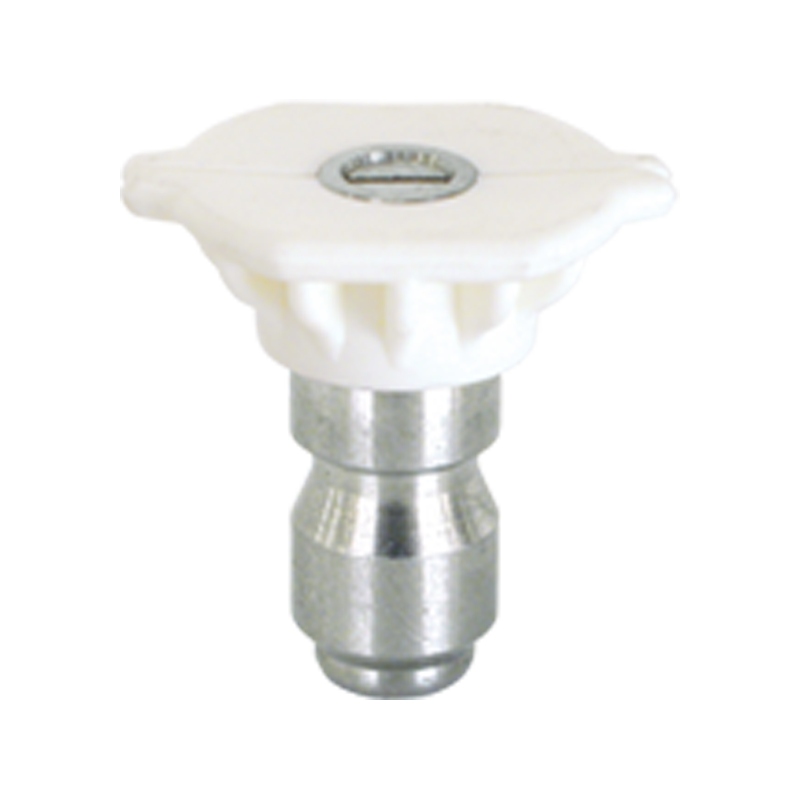

Q.C. Sprühdüse

In der modernen industriellen Reinigung, landwirtschaftlichem Sprüh-, Kfz-Schönheits- und Hochdrucksystemen, die Q.C. Die Sprühdüse wird zunehmend übernommen und mit ihren Vorteilen effizienter Ersatz, zuverlässiger Versiegelung und starker Anpassungsfähigkeit ist sie zu einer Schlüsselkomponente im Geräteverbindungssystem geworden. Als Hersteller, der sich auf die Produktion von Sprühpistolen, Düsen, Schnellverbindungen und Reinigungszubehör spezialisiert hat, hat Ningbo Yinzhou Baige Maschinenhersteller Co., Ltd. eine tiefe F & E -Erfahrung und die Marktpraxis in der Schnellverbindungsstruktur und -versiegelungstechnologie von gesammelt Q.C. Sprühdüsen und bietet einen vollständigen Satz stabiler und zuverlässiger Lösungen.
Schnelle Verbindungsstruktur: Effiziente Verbindung, Schneller Austausch
Der Kerngrund, warum der Q.C. Sprühdüse besteht darin, dass ein standardisiertes Schnellverbindungssystem verwendet wird, das im Allgemeinen zwei Teile enthält: männliche Stecker und weibliche Kopplung, die in Hochdruck-Sprühpistolen, Reinigungsgeräten und Sprühsystemen häufig verwendet werden.
Die meisten schnellen Verbindungsstrukturen, die von Yinzhou Baige-Maschinen angewendet werden, basieren auf Kugelschloss-Schnellverbindungsstrukturen (Kugelschlosstyp) oder Push-to-Connect). Die Struktur wird beim Einsetzen automatisch gesperrt, und die federbelasteten Edelstahlkugeln schnappen in die Ringrille, wodurch eine schnelle und sichere Verbindung zwischen der Düse und der Sprühpistole erreicht wird. Im Vergleich zu herkömmlichen Fadenverbindungen kann diese Struktur die Ersatzzeit erheblich verkürzen und die Betriebseffizienz verbessern. Es eignet sich besonders für häufige Anwendungsszenarien, in denen der Düsenwinkel, der Durchflussrate oder die Sprühform geändert werden.
In Yinzhou Baige Maschinen-Hochdruckreinigungssystem-Kit der Q.C. Sprühdüse kann in Sekundenschnelle installiert und zerlegt werden. Es ist nicht nur einfach zu bedienen, sondern kann auch ohne Tools aufrechterhalten werden, was die Flexibilität und Sicherheit des Systems erheblich verbessert.
Versiegelungsschutz: Mehrfachschutz, keine Leckage
Ein weiterer wichtiger technischer Indikator für eine Schnellverbindungsdüse ist die Versiegelungsleistung. In Hochgeschwindigkeitsflüssigkeitssystemen stehen die Düsenverbindungsteile häufig Herausforderungen wie Hochdruckauswirkungen, Druckschwankungen und chemische Korrosion. Die Gewährleistung von lang anhaltenden Dichtungen ist daher ein wichtiges Kriterium für die Messung der Produktqualität.
In Bezug auf das Design der Siegelstruktur verfolgt Yinzhou Baige-Maschinen eine Mehrschicht-Versiegelungsstrategie:
1. Hochleistungsring (O-Ring)
Jeder Q.C. Die Sprühdüsenschnittstelle ist mit hohem Druck und korrosionsbeständigen O-Ringen ausgestattet. Gemeinsame Materialien sind Nitrilgummi (NBR), Fluor-Rubber (Viton) oder Polytetrafluorethylen (PTFE). Die Materialien können gemäß den Anwendungsmedien (wie Wasser, Säure, Alkali und Schaummittel) angepasst werden, um sicherzustellen, dass die Versiegelung und Stabilität bei unterschiedlichen Temperaturen und Medien aufrechterhalten wird.
2. Steuerung der Präzisionsbearbeitungs -Toleranzsteuerung
Die Yinzhou -Baige -Maschinerie verfügt über mehr als 50 Verarbeitungsgeräte, einschließlich CNC -Werkzeugmaschinen und Präzisionsschleifer, um sicherzustellen, dass jedes Paar Schnellverbindungen ± 0,01 mm bei der Paarungstoleranz erreicht. Das Dichtungskontaktoberflächenfinish erreicht Ra0.4 und vermeidet mikroskopische Leckagepunkte effektiv.
3.. Anti-rotierende Slot-Design
Um zu vermeiden, dass Lockern durch Drehen unter Hochdruckschock verursacht wird, sind einige Modelle des Q.C. Sprühdüsen von Yinzhou Baige-Maschinen verfolgen eine anti-rotierende Schlitzstruktur, die die Verbesserung der Verbindungsstabilität durch mechanische Grenzen verbessert und die Lebensdauer verbessert.
4. Dynamischer Stresstest
Alle Fabrikprodukte müssen dynamische Wasserdrucktests und luftdichten Tests unter Yinzhou Baige Maschinenqualitätskontrollsystem (mit ISO 9001: 2015 -Zertifizierung) bestehen, um keine Leckage innerhalb des Nenndruckbereichs zu gewährleisten. Einige maßgeschneiderte Produkte werden auch im Pulsdruckermüdungstests durchgeführt, um die Auswirkungensbedingungen während des langfristigen Gebrauchs zu simulieren.

Ursachen und Einflüsse von Düsenverschleiß und Strömungsabweichung
Während des Gebrauchs tragen die Düsensprühlöcher und der innere Hohlraum aufgrund von Verunreinigungen im flüssigen, Hochdrucksprühen und der chemischen Korrosion allmählich ab, was zu einer Verformung der Sprühlöcher, größeren Sprühwinkel oder einer abnormalen Erhöhung des Flusses führt. Diese Situation reduziert nicht nur die Qualität des Sprays und beeinflusst den Sprühabdeckungseffekt, sondern kann auch einen instabilen Druck und Energieverschwendung verursachen.
Insbesondere bei Hochfrequenzersatz und harten Arbeitsbedingungen ist der Verschleiß offensichtlicher. Wenn zeitnahe Inspektion und Wartung nicht durchgeführt werden, wirkt sich dies direkt auf die Produktionseffizienz und die Betriebskosten aus.
Die von Yinzhou Baige Maschinerie empfohlene schnelle Erkennungsmethode
1. Erkennung visueller und Größe
Sehbeheilung: Überprüfen Sie die Düsendüsenlöcher auf offensichtliche Anzeichen von Verschleiß, Rissen oder Verstopfung durch ein Vergrößerungsglas oder ein Mikroskop. Wenn die Rand des Sprühlochs nicht glatt, Risse oder Verformung ist, muss es ersetzt werden.
Dimensionsmessung: Verwenden Sie ein Präzisionsdurchmesser-Messinstrument oder eine dreikoordinierte Messmaschine, um den Durchmesser und die Form des Düsenlochs zu messen, um festzustellen, ob es den Ausweistoleranzbereich überschreitet. Die Düsenverarbeitungsgenauigkeit von Yinzhou Baige Maschinen beträgt bis zu ± 0,01 mm, und jeder signifikante Überschuss kann zu Durchflussabweichung führen.
2. Verkehrstests
Standarddurchflussmessung: Schließen Sie die Düse mit dem Durchflusstestvorgang an, messen Sie den tatsächlichen Durchfluss bei Standarddruck und vergleichen Sie sie mit der Produktstandard -Flusskurve. Wenn die Durchflussrate um mehr als 5%-10%zunimmt oder abnimmt, zeigt dies an, dass die Düse getragen oder blockiert werden kann.
Schnelle Vergleichsmethode: Bereiten Sie Standard -neue Produktdüsen vor, verwenden Sie die gleiche Druckumgebung, um gleichzeitig zu testen und zu vergleichen, und bestimmen Sie schnell, ob die Durchflussrate abnormal ist.
3. Sprühwinkel und Verteilungserkennung
Sprühwinkelmesser: Verwenden Sie einen Sprühwinkel -Tester, um festzustellen, ob sich die Sprühbreite und der Winkel geändert haben. Verschleißlöcher verursachen häufig Erweiterungs- oder ungleiche Winkel, was den Abdeckungsbereich beeinflusst.
Gleichmäßigkeitserkennung: Die Gleichmäßigkeit wird durch Sammeln des Gewichts oder der Dichte von Sprühtröpfchen analysiert. Wenn die Abweichung zu groß ist, ist der Düsenzustand abnormal.
4.. Druckänderungsüberwachung
Echtzeitdrucküberwachung: Überwachen Sie unter den tatsächlichen Arbeitsbedingungen die Druckdifferenz zwischen dem Q.C. Sprühen Sie die Düse vor und nachher. Abnormale Druckschwankungen oder eine signifikante Druckreduzierung können aufgrund des Verschleißes des Sprühlochs eine abnormale Durchflussrate verursachen.
Yinzhou Baige Machinery bietet Kunden eine Vielzahl von Drucksensoren und Druckmesserzubehör, um die Überwachung von Echtzeit-Systemen zu unterstützen.
Der professionelle technische Support- und Testgerät von Yinzhou Baige Maschinery
Yinzhou Baige -Maschinen verfügt über eine moderne Produktionsanlage von 5.000 Quadratmetern, die mit mehr als 50 fortschrittlichen Verarbeitungsgeräten ausgestattet ist und die Testinstrumente komplett sorgen, um die hohe Genauigkeit und Stabilität der einzelnen Q.C. Sprühdüse Produkt. Gleichzeitig hat das Unternehmen ein dediziertes Team von Ingenieuren eingerichtet, um kontinuierlich Düseninspektions- und Wartungstechnologien zu entwickeln und maßgeschneiderte Lösungen bereitzustellen.
Das Unternehmen hat einen hochpräzisen Durchflussmeter, Sprühwinkel-Tester und Drei-Koordinaten-Messinstrument eingeführt, um Kunden dabei zu helfen, eine genaue Düsenerkennung zu erzielen. Darüber hinaus hat Yinzhou Baige-Maschinerie auch unterstützende Erkennungsinstrumente und Prozessanleitungen entwickelt, um die Techniker vor Ort zu erleichtern, um schnell Düsenverschleiß und -flussanomalien zu identifizieren.
Wartungsvorschläge und regelmäßige Inspektionen
Yinzhou Baige Machinery empfiehlt, dass Kunden Düsenkonsum- und Erkennungszyklen gemäß den tatsächlichen Arbeitsbedingungen festlegen. Empfohlen:
Tägliche Sehbeheilung: Schnelle Inspektion des Düsenauftritts bei jeder Verschiebung, um offensichtliche Schäden zu beseitigen.
Monatliche Durchflussrate und Sprühwinkeltest: Verwenden Sie professionelle Testgeräte, um stabile Q.C. Sprühdüsenleistung.
Ersatzzyklusmanagement: Ändern Sie die Düse in der Zeit, wenn die Durchflussrate -Abweichung 10% überschreitet, oder die Sprühwinkeländerungen über den Entwurfsbereich, um zu vermeiden, dass die Gesamtleistung der Ausrüstung beeinflusst wird.
